DEN

Цитата: electro1809 от 28 Нояб. 2017 в 21:15
Не могу понять, может ли эта БМС работать с разным кол-вом банок? Например, сначала у меня 8 лифера, потом ещё добавлю лифера, сколько именно хз, результаты езды на 8-ми банках покажут. Или заменю всё на титанат.
Может, но с уточнением. В описаниях AntBMS 8-24S или 16-32S часто фигурирует напряжение от 24В, независимо какой берете тип химии, главное чтоб набралась сборка из элементов(S) с минимальным напряжением всей батареи в 24В, хотя в инструкции встречалось и 18В, не знаю чему верить, но на 18В моя 8-24S уже не запускалась, на 20в работает, я бы рекомендовал смотреть на минимум в 24В, как в описаниях. Данная БМС поддерживает диапазон напряжений на линии от 1 до 5В.
8S лифера мало, не знаю до скольки вы его будете разряжать, титаната S-ок понадобится еще больше, посчитайте сами по нижнему порогу элементов, сколько нужно последовательных соединений, чтоб набрать 24В для стабильного питания бмс

[user]Stanislavchik[/user], софт для винды это для другой бмс, модульной этажерки которая до 112S с маленьким экраном, там 112 ячеек в программе, мне кажется она для нашей не подойдет.
[user]dimad63[/user], я устанавливал все программы для данной бмс, оригинал на китайском и переведенные мной, порой не на один телефон(note4 с неродной прошивкой, lenovo какой-то бюджетный), все работало, эмулятор на винде открывал, попробуйте найти еще телефон для проверки, ничего умнее не могу придумать ;-D

vialine

#181
не знаю офтоп/нет, но есть смарт БМС 4-88s
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-16866903036.48.4d555ebalS7Ob4&id=557066787080

кто-нибудь сталкивался? ПО от 24/32s подходит??
ток 160A предельный, выше не добиться? описания много, но китайский не понимаю совсем

upd.
также не понял что там за ограничение 100в - максимальное напряжение батареи? что за переменный ток 50/60 герц и какие то совсем непонятные 500А

DEN

[user]vialine[/user], Тема хоть и с обширным названием, но в основном производителя муравьишкабмс antbms тут обсуждаем.
Если есть смартфон, установите приложение гуглтранслейт, оно с фото все иероглифы переводит на немного понятный нам язык.
4-88S по-моему не так давно вышла, приложение в описании очень схожее, но понять будут ли там отображаться все линии на экране неизвестно, в одном приложении (по настройке "set antbms" с черным интерфейсом) 32Sверсия работала, но больше 24линий приложение не давало выставить. Про 50/60Гц тоже не понял. Напряжение 100в странно для 88s, это ж куча вольт, в описании встречается 8-44s, на скриншотах имеется 120в (там скрин напряжений от 32S версии поди), дисплей точно 24-100в, в описании будто не хватает половины подробностей, глядя на силовую часть, 88s и ток до 500а по-моему она не потянет, это только у производителя подробности узнавать :bn:

vialine

там на фотографиях две версии силовой платы: с 8 и 16 фетами, 160А и 80А соответсвенно
если сравнивать с ант бмс 32s, 300А - то там 30фетов, зависимость выглядит вполне закономерной
если я правильно понял схемотехнику, то ант бмс 32s могла коммутировать до 200вольт
этого хватит для 44s литионок/литийполимерок, может это написано в описании иероглифами?
88s - возможно только программная поддержка,
например лифера уже можно больше 44s набрать, а титаната ещё больше ...

вообщем остаётся ещё много вопросов

Vortecks

Я только присоединился, потому что это единственное место, где можно получить какие-либо знания об Ant BMS.
Извините, если это не имеет смысла, я передал его через переводчика, потому что я говорю только по-английски.

Я перевел китайскую версию на английский, если кто-то заинтересован.

https://drive.google.com/file/d/1lTeG7jBiO6a7m_M3RQt6Cw7aFFUy9v-9/view?usp=sharing

Может кто-нибудь проверить это для меня, пожалуйста?
Я все еще жду, чтобы моя BMS прибыла из Китая, поэтому я не могу ее проверить.
Обратите внимание: это все еще продолжается, и многое еще предстоит сделать.

DEN

[user]Vortecks[/user], Привет, многие будут рады и такой Английской версии!
Я сейчас могу проверить только часть функций, без балансировочного разъема.
Приложение работает на note4, подключается к BMS(24S) без проблем. В Settings настройки меняются и сохраняются.
Надо доработать правильность перевода, но думаю это дело времени  ;-)


Vortecks

Это хорошая новость, спасибо!

Есть много областей, где я не уверен, что они означают. Области «Помощь» будут сложной задачей, но я закончу ее, когда у меня будет время.

luge

Спасибо за перевод Vortecks и DEN. Я могу участвовать и начинать тестирование.  :wow:

Vortecks


У меня есть вопрос:

Кто-нибудь имеет исходный код для основной BMS?

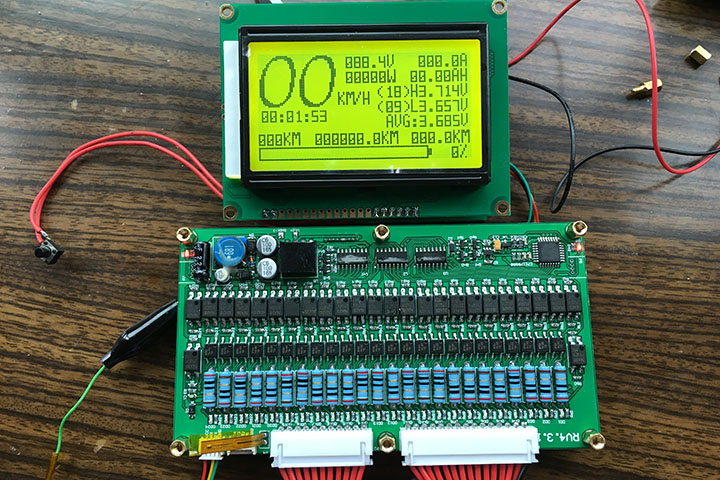

Я видел фотографии и видео на ЖК-дисплее, но похоже, что некоторые детали находятся на китайском языке.
Из того, что я видел, процессор представляет собой STM32, который должен быть прост в программировании, и я должен был бы перевести все на русский.

Andrey826

#189
Здравствуйте , [user]DEN[/user] ! Вот тут тоже русифицированная версия программы для Smart BMS . Хотелось бы узнать ваше мнение , и насколько ваша версия перевода совпадает с этой . Если , конечно , это возможно по видеоролику .
===================================================================================
Полный привод . Задний DD Magic Pie-2 , передний редукторный Бафанг . АКБ-литий-титанат 48V 10Ah самосброка , ячейки Ю/Корея .  АКБ-лифер 36V 12Ah самосборка , ячейки-ЛЯО .

DEN

[user]Vortecks[/user], прошивки для STM не видал, это к китайским разработчикам надо обращаться
[user]Andrey826[/user], Очень близка, описание параметров чуток отличаются, но общий смысл одинаков, я старался более кратко и точно перевести. Если тапать пальцем по каждому параметру еще раскрывается подробное описание параметра, у меня чуть более точно переведено, но мне кажется можно каплю доработать некоторые фразы, например как уже писали "Шунт <=> Датчик тока" и пр.
Постараюсь скоро отредактировать Excel страничку с параметрами, которую раньше выкладывал, чуть дополню, +добавлю туда параметры на Английском языке, пригодится для других стран ;-)

Stanislavchik

#191
Характеристики
Спойлер

Батареи - 1S-24S
MOSFETS- 20 штук irfb4115(150V 105A)
Подключитсь к плате можно до 24 элементов,
минимальное количество элементов которые можно подключить, не должно быть по напряжению меньше чем 24В (это напряжение питания платы).

Подходит для всех типов литиевых аккумуляторов: литий ионных. литий полимерных, литий железофосфатных, и даже для новейшей химии Литий титанатных, да в принципе для любых аккумуляторв верхнее напряжение которых не привышает 4.6В

Ток разряда-200А(продолжительный) 600А (максимальный) пиковый выяснил!
Ток заряда- 100А
Шунт 200А (холл)
Балансный ток- до 200ма но может и больше(вроде)
Микроконтроллер: STTM32F103 + БМС чипы (название пока не знаю)+оптронны...
Блютусс
Управление через андроид( 40 пунктов).
Защита по верхнему и нижнему напряжению поячеечно
защита по верхнему и нижнему общему напряжению
защита по току заряда
защита по току разряда
защита по температуре( много параметров)
Защита КЗ
Выставляется напряжение балансировки, и ток( от 10 до 200мА)
выставляется напряжение с которого начинается балансировка
выставляется разбег ячеек при балансировке
температурная защита, самой платы и 4 датчика внешних, которыми моно контролировать например температура вашего аккумулятора и температуру мотора, ну и вообще либо чего.
Можно заказть платы с шунтом 50, 100 и 200А.
BMS симметричная.

Английский.
Спойлер

1-24 series wireless Bluetooth APP ant lithium iron phosphate ternary lithium titanate battery active balance protection board BMS
Brand: small ants
100A Without MOS Tube 100A With 20 MOS Tube 150A Without MOS Tube 150A With 20 MOS Tube 200A Without MOS Tube 200A With 20 MOS Tube 300A Without MOS Tube 300A With 24 MOS Tube Display Optional, need to take a separate film) Option does not contain the tube is not included power mos tube, the need for buyers to buy their own installation. With the tube in the options we have installed mos tube, buy back wiring available. At present the latest version 4.6, beware of fooled. The latest launch of the screen waterproof case, and the motherboard shell Address https://item.taobao.com/item.htm?spm=2013.1.0.0.ikMHFm&id=540306879680.
Store can provide the most reliable, but the board design, for different groups.

Small ants BMS battery protection board function:
1. protective plate support 2 4 within any string battery pack (lithium titanate, lithium iron, ternary, etc.) ( supply voltage greater than 24V )
2. The battery cell voltage detection, voltage detection range l- 5 V (less than 1v and higher than 5 V can not be detected), high-precision, comprehensive error smaller than 5mV , for all voltage battery packs used within this range, Overshoot protection, over-discharge protection voltage can be arbitrarily set in this range.
3 . Using a controlled equalization mode, the charge can be detected by the pressure is greater than the set value after the start balance.
3. current measurement (support 300A within current measurement)
4. coulometer function, based on current integrated over time, to accurately calculate the remaining battery capacity, charge the battery and so on.
5. Bluetooth connection setting parameters, viewing parameters
6. Support screen displays battery status, parameters, the cell voltage of each section
7. Based on the speed of the motor Hall pulse detection, and calculates the remaining mileage
8. Independent 6 -channel temperature measurement, you can set the temperature over-temperature protection value

Note: The screen power supply, please use an external power supply ( . 6 -20Vbetween ), users of electric vehicles using the car DC converter output voltage, non-users of electric vehicles is best to use a single DC transformer power supply for the screen! If you use the above board 12v  lead to instability board!

Note: This price does not contain the power mos tube, you need to purchase the installation (or contact the treasurer to buy a replacement)

Good horse with a good saddle, battery with bms precise control voltage is the king of longevity
Exclusive to provide the latest version of the Bluetooth PC and PC PC on the tall

All connections are correct, and the screen displays the voltage of the unit correctly
1. to  ant BMS protective plate  473 568 944  official group download  Android app client and install
2. search for and connect the BMS  (name: SPP or BMS-ANT   default password: 1234 )
3. The default is a ternary protection board batteries parameters, the parameters are set according to their type batteries
4. If less than 24 strings, please set the number of the actual cell strings inside, can have a protective plate output

Yellow temperature sensor sheet, there is no positive and negative, connected to the upper outlet temperature sensor, a temperature sensor common male feet are the GND , respectively, then the other pin T1, T2, T3, T4

Protection board calibration:
1. The cell voltage calibration: You can adjust the "reference system" (default 3000 or so), with a magnitude of the slow transfer large, tuning, you can change the cell voltage values until accurate!
2. The total pressure calibration: You can adjust the "total pressure calibration parameters" (default 3330 or so), slowly adjust the size of this value, you can change the total pressure until the exact!
3. Current Calibration: You can adjust the "current sensor range", slow to adjust the size of this value, you can change the current until accurate!

Note: The parameter settings in the "Power starting current" project do not change, too much may lead to burn discharge MOS tube! . .

On the automatic balance function:
Automatic equalization function is mainly for the battery difference is too large and set a function, the user must be fully charged in the battery, or near full power when used in the case of basic full power of the battery, unplug the charger, Auto EQ ", then the board will automatically protect the balance until the battery pack pressure is less than 0.001 closed, or the user clicks again" Auto EQ "to close, the automatic equalizer whether to open or close the screen can be switched to the" system status "View" balanced "State, if the display" auto-balance "is explained in the automatic equalization!
Postage Description:
Our main products made every day Express, BES Huitong; buyers before the election, please check whether the local delivery, for other express delivery please contact the store to make up the difference. Express shipping has been set up, it will automatically generate according to your region. Fancy products can be shot directly, what is not clear you can contact customer service.

Protective plate calibration:
Monolithic Voltage calibration: You can adjust the system reference voltage (3.0 percent), and the default to the magnitude of the 0.001, slowly turn down, you can change the monolithic voltage value until the accurate!
The total pressure calibration: You can adjust the total pressure calibration parameters (default 3330), adjust this value has been slow, you can change the size of the total pressure until the accurate!
Current Calibration: You can adjust the current sensor range, adjust this value can be changed the size of current until accurate!

About automatic balancing features:
Automatic balancing major difference too large for battery and 1 set of features, the user must be 1 full powered battery, or nearly full power is used when the battery is fully charged the basic, unplug the charger, 1 Point the Auto Balance" and the protection of the motherboard will automatically balance the battery pack until the pressure difference is less than 0.001 off, or the user again click automatically balance" to Off, automatic balancing is open or close the screen to switch to the System Status view the "balanced" state, if the automatically balance" in the automatic balancing!
The total pressure overvoltage protection: Your Battery Monolithic High Voltage * Battery Pack serial number
The total pressure undervoltage protection: Your Battery monolithic minimum voltage * Battery Pack serial number


Фотографии
Спойлер







Различия разных версий
Спойлер

Требуется дополнительная информация.

Дисплей V4.8 имеет широкий диапазон (до 100В) и запитывается напрямую от батареи. Eсли версия платы ниже, то его питание 6-20В. На плате БМС есть точки V12 и GND для его подключения, можно запитать и от DC 12В.
Покупка
Спойлер

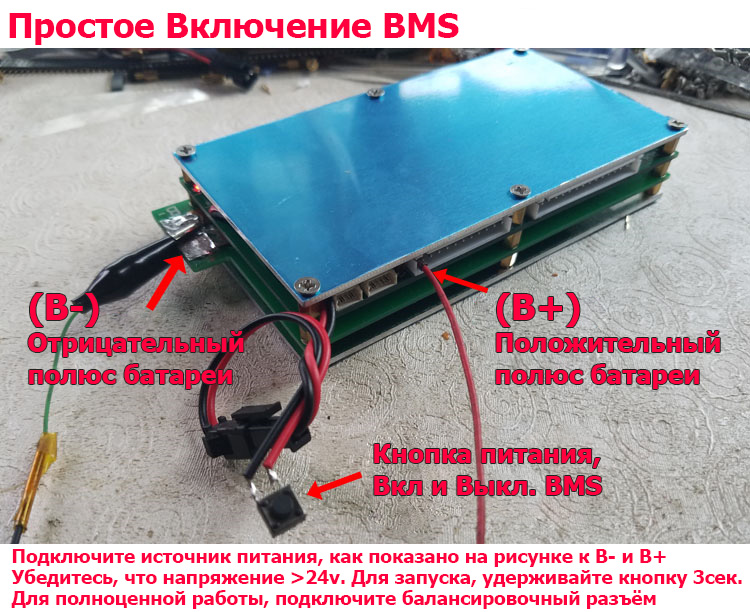

Проверочное подключение
Спойлер



Подключение батареи
Спойлер




Soft
Спойлер

Android
https://drive.google.com/file/d/1lTeG7jBiO6a7m_M3RQt6Cw7aFFUy9v-9/view?usp=sharing
https://app.box.com/s/m3fi7j42g9mj42dw41tczhg666wuvfpz

Настройка программ.
параметр "Число импульсов холла" для определения скорости.
По умолчанию у меня стоит 23. Импульсы берутся с одного датчика холла, а их количество будет ровняться количеству магнитов в колесе,  делённых на 2. Если 46 магнитов, то 23 импульса. Один магнит включает холл, другой отключает.

Решение проблем
Спойлер

Программа показывает напряжение несуществующих ячеек.
- Первым делом выставил количество ячеек, а затем все подключал. Пороги потом ставил. Очень важно выставить количество, тк бмс следит за линиями и просто будет уходить в защиту или неадекватно работать. Должна она запоминать количество S

Программа показывает некорректное напряжение на ячейках.
- Некачественное подключение балансирных проводов.


Термодатчики
Спойлер

7   Настройка термодатчиков

О, я понял на что влияет [2] термодатчик, БМС следит за ним только во время балансировки, в обычном режиме он не влияет на работу.
Номер термодатчика в программе:
[1] - Температура на Mosfetах, предел регулируется в программе, при их перегреве блокируется заряд/разряд (не путаем с настройкой темп. заряда и разряда, она для элементов)
[2] - Температура на балансировочных резисторах, предел не регулируется похоже, выше 60гр. отключает балансировку, на остальное не влияет.
[3][4][5][6] - Температура батареи, регулируется в программе(темп. заряда и темп. разряда - это они), работает, если имеются датчики на элементах батареи.

  Piramidon, я попробовал, реально ограничивает до 60гр при балансировке, у меня быстро балансирует и мало нагревается, тк тестовый стенд, я вот подумал, там термопрокладка и датчик температуры(термистор) прижат к резистору, а если его над прокладкой расположить, может не так часто скакать будет, еще вариант ограничить ток балансировки в настройках, тут зависит от батареи

Термисторы из комплекта замерял, при комнатной около 9,6кОм, похожи на эти
TTF-103 film thermistor thin temperature sensor NTC 103-10K module sensor
https://ru.aliexpress.com/item/Free-Shipping-4pc-TTF-103-film-thermistor-thin-temperature-sensor-NTC-103-10K/1491030519.html но длина по ножкам ~34мм

Кастом нельзя закончить, только остановить. https://electrotransport.ru/index.php?topic=52641.0

Vortecks

Привет, народ,

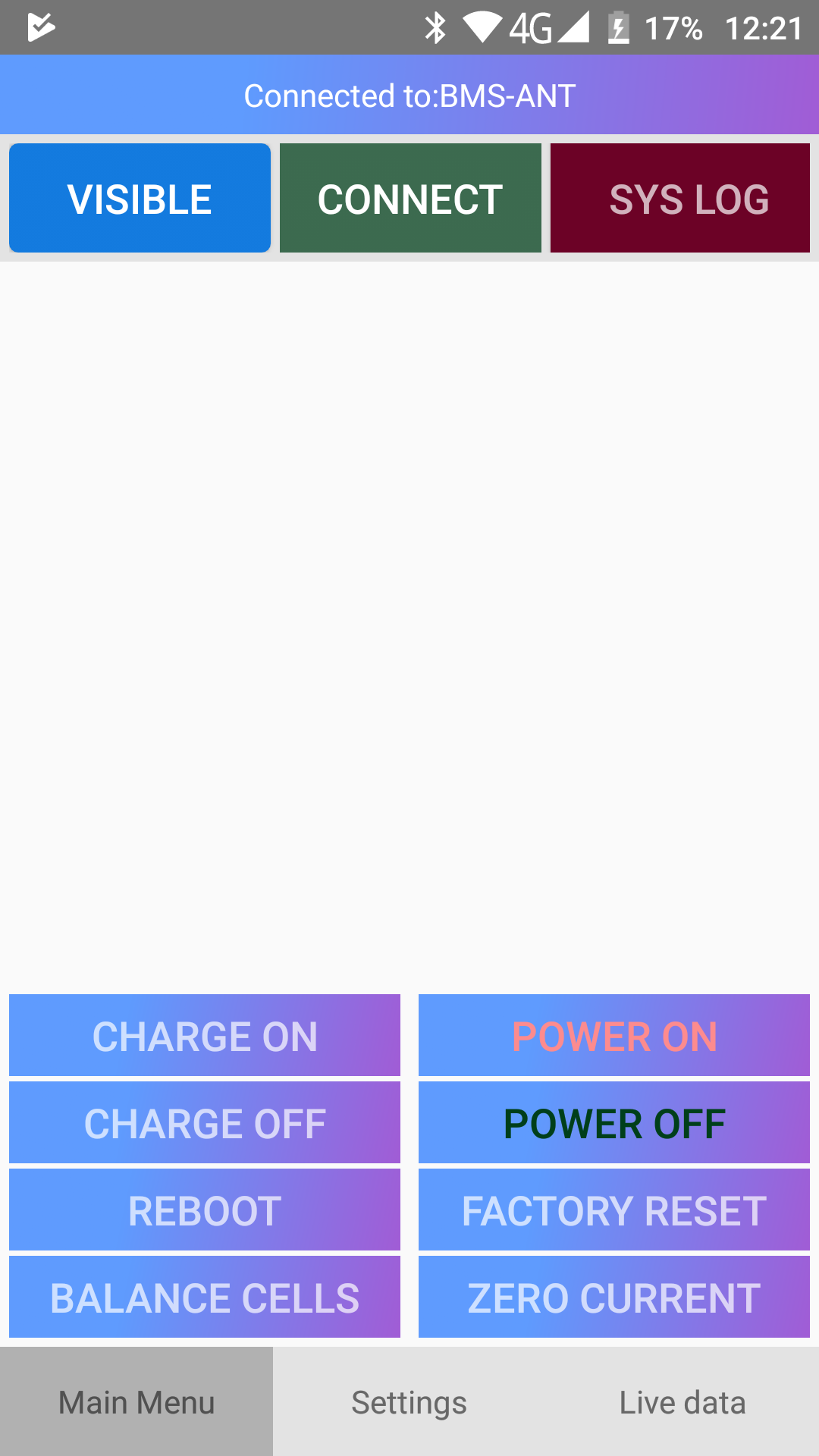

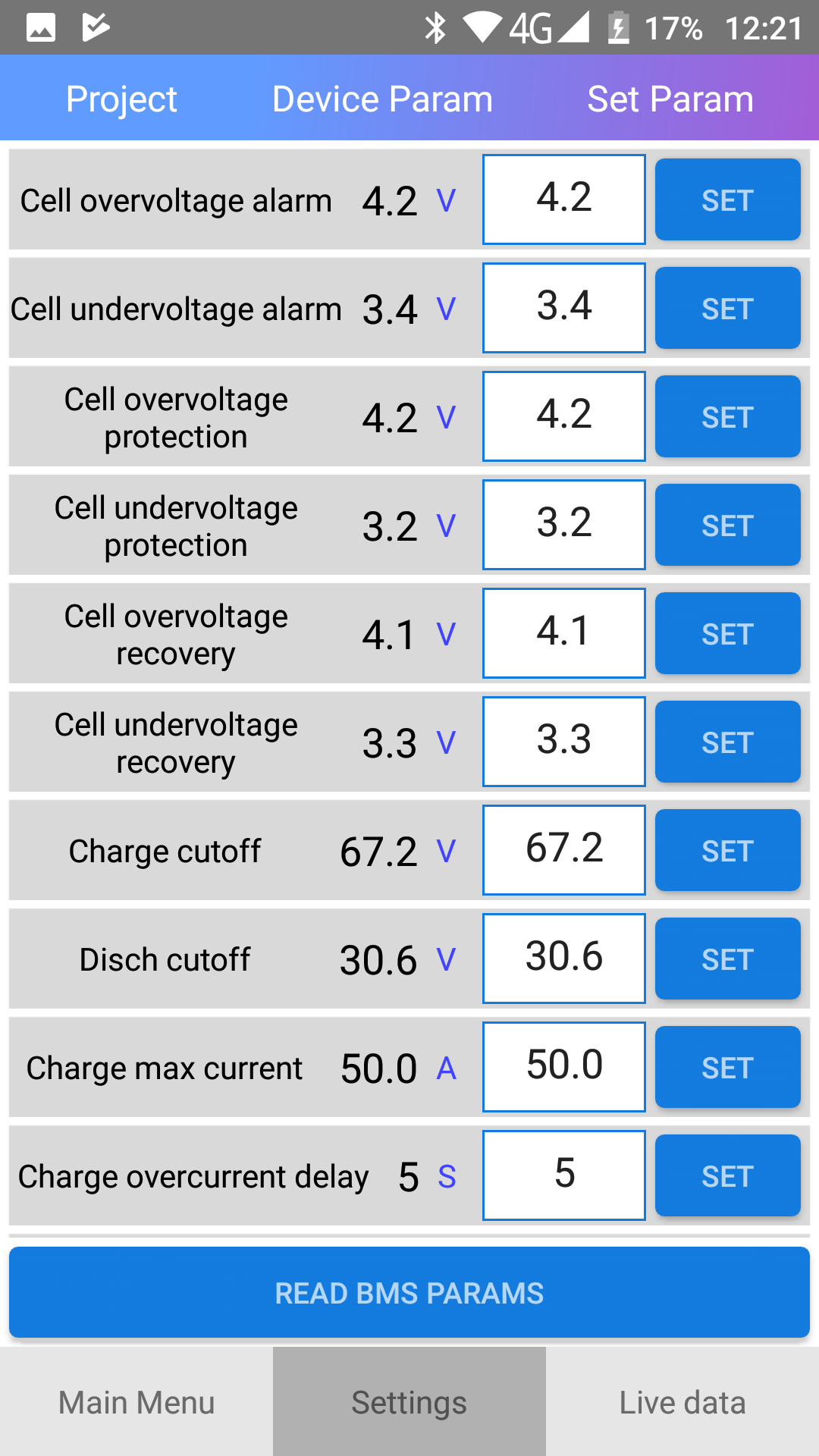

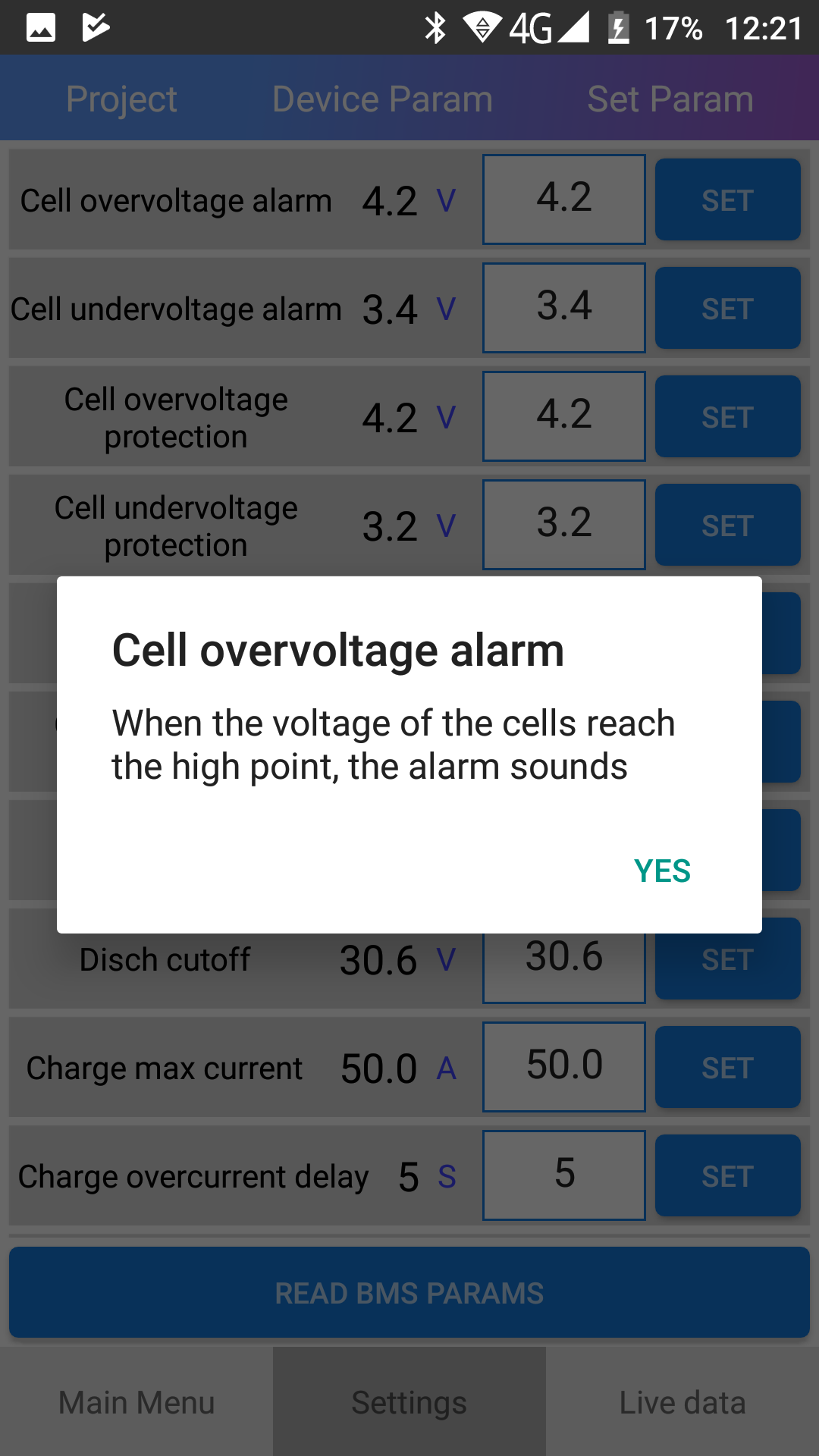

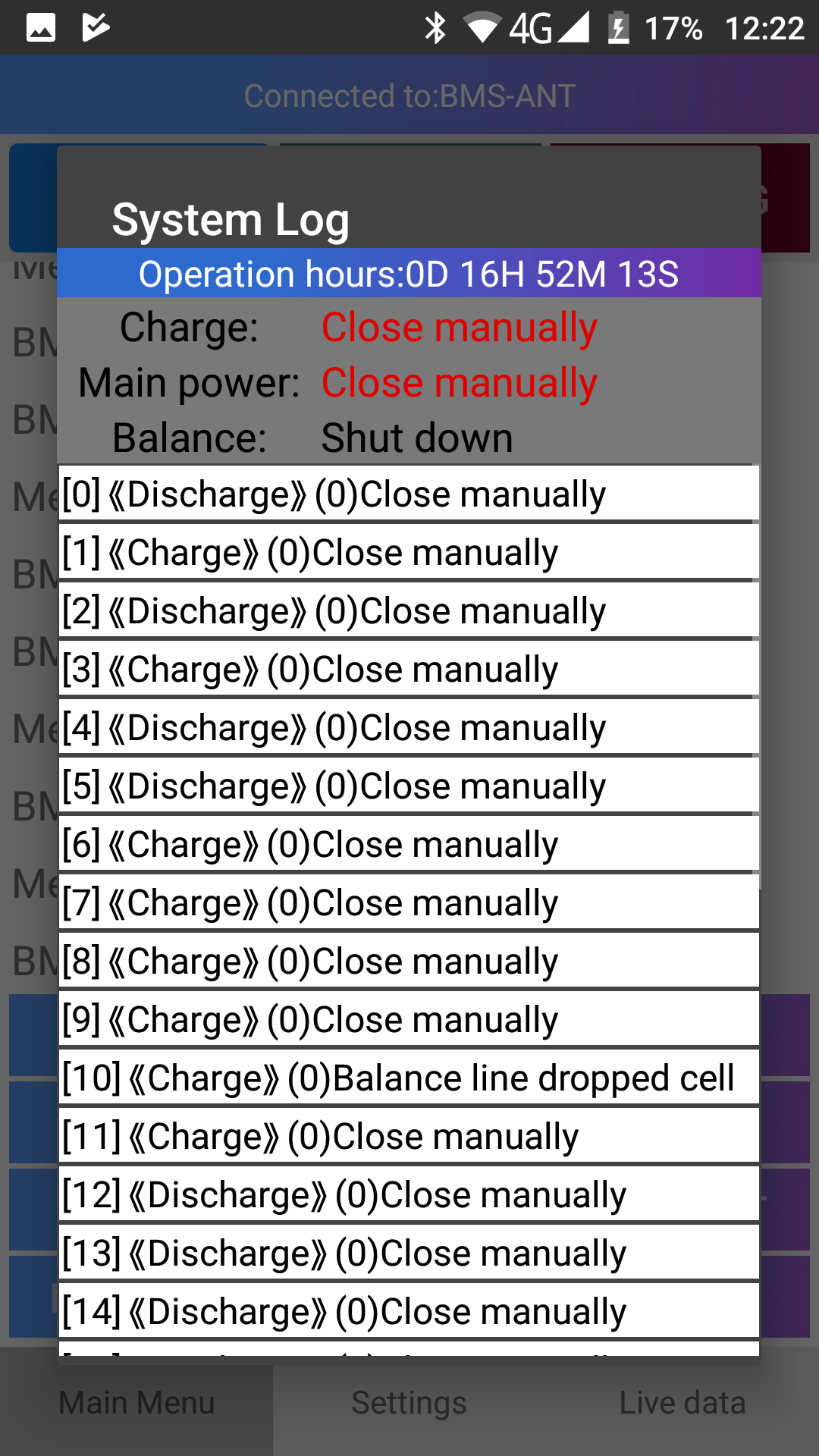

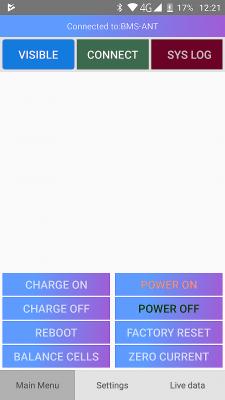

У меня было некоторое время, чтобы прибрать вещи и (надеюсь) закончить перевод с китайского на английский.
На главном экране я удалил 2 поля пароля, потому что они фактически ничего не делают. Я не вижу причин, по которым вы хотели бы ввести пароль, потому что вы уже связали свой телефон с BMS. «Сменить пароль», похоже, не работал на моем - я мог бы вернуть его, когда выясню, почему он не работает.
Я также удалил кнопки «Li-Ion» и «Ion lithium», потому что они опасны, и они не оптимизированы для всеобщего использования.

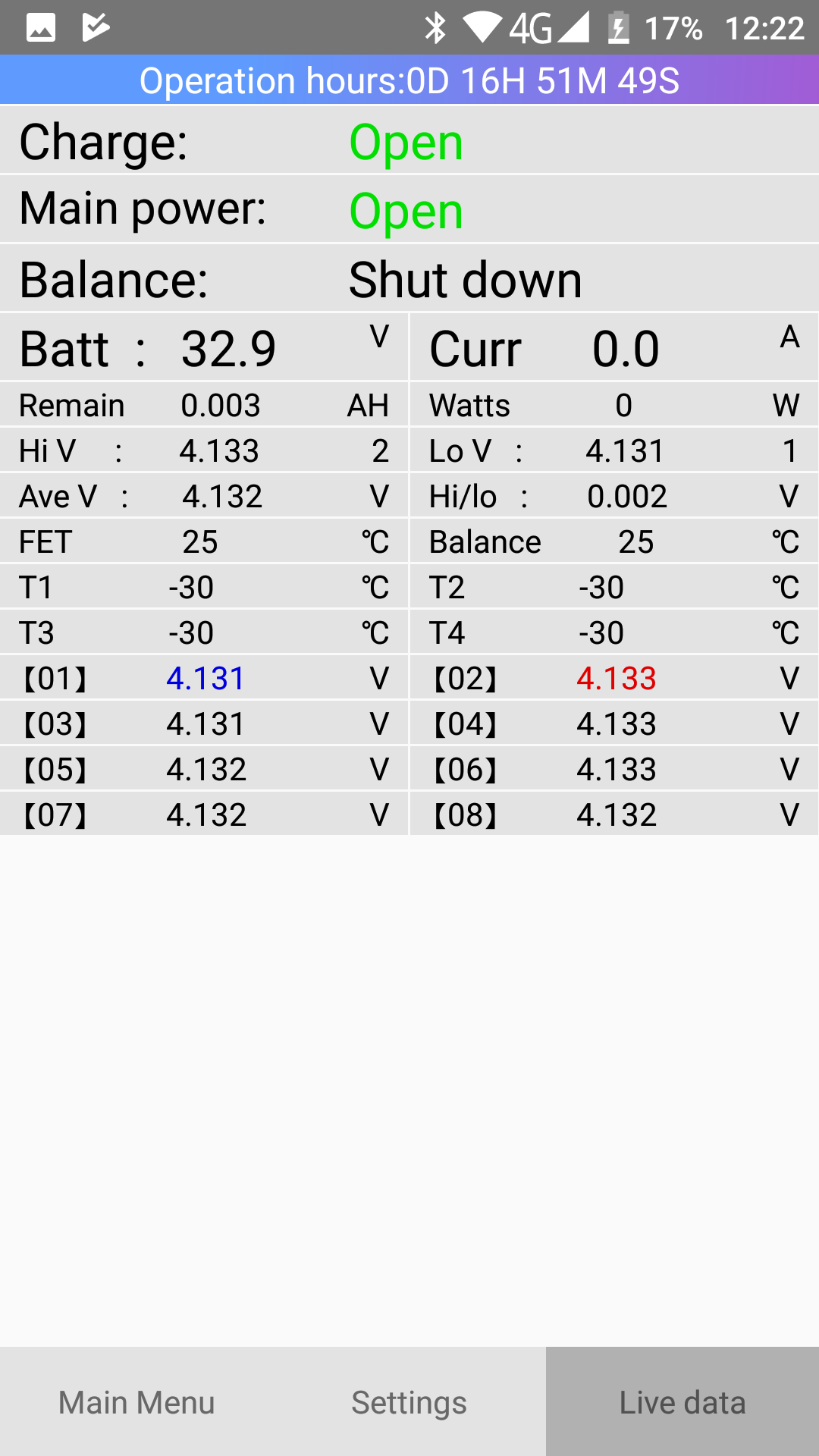

Экран живых данных также был оптимизирован немного. Моя BMS продолжала отключать примерно через 10 минут, но я исправил это.

Я все еще работаю над этим, но теперь он намного более стабилен, и теперь у всех есть функция



https://drive.google.com/open?id=1LAyPNc0eWEfOHrNeHdnrtIXMkZsq6FvG

Обратите внимание: это неправильно работает с Marshmallow из-за ограничений SDK. Невозможно правильно выбрать входные части экрана настроек.

luge

Цитата: Vortecks от 26 Дек. 2017 в 15:50
Привет, народ,

У меня было некоторое время, чтобы прибрать вещи и (надеюсь) закончить перевод с китайского на английский.
На главном экране я удалил 2 поля пароля, потому что они фактически ничего не делают. Я не вижу причин, по которым вы хотели бы ввести пароль, потому что вы уже связали свой телефон с BMS. «Сменить пароль», похоже, не работал на моем - я мог бы вернуть его, когда выясню, почему он не работает.
Я также удалил кнопки «Li-Ion» и «Ion lithium», потому что они опасны, и они не оптимизированы для всеобщего использования.
Экран живых данных также был оптимизирован немного. Моя BMS продолжала отключать примерно через 10 минут, но я исправил это.

Я все еще работаю над этим, но теперь он намного более стабилен, и теперь у всех есть функция



https://drive.google.com/open?id=1LAyPNc0eWEfOHrNeHdnrtIXMkZsq6FvG

Обратите внимание: это неправильно работает с Marshmallow из-за ограничений SDK. Невозможно правильно выбрать входные части экрана настроек.
Я приветствую вас

Я попытался установить приложение, но это невозможно.
У меня есть андроид 4.4 и андроид 7

Первая версия работает. Она не отображает LIVE DATA правильно
Вторая процедура выглядит очень хорошо. Ничего лишнего.

Спасибо за ваш ответ

Vortecks

[user]luge[/user] Я не знаю, нарушил ли автоматический перевод, но он говорит, что вы не можете его установить?

Я пробовал это на Android 4.4 и 7 - оба они устанавливаются нормально, но Android 4.4 не позволяет изменять настройки.

Можете ли вы подтвердить, что он работает на Android 7, пожалуйста?

luge

Цитата: Vortecks от 27 Дек. 2017 в 08:16
[user]luge[/user] Я не знаю, нарушил ли автоматический перевод, но он говорит, что вы не можете его установить?

Я пробовал это на Android 4.4 и 7 - оба они устанавливаются нормально, но Android 4.4 не позволяет изменять настройки.

Можете ли вы подтвердить, что он работает на Android 7, пожалуйста?
привет
Android 7 не может быть установлен. Он пишет, что была проблема с анализом пакетов.

Vortecks

Цитата: luge от 27 Дек. 2017 в 11:31
привет
Android 7 не может быть установлен. Он пишет, что была проблема с анализом пакетов.

Хорошо, попробуйте загрузить его снова. К сожалению, SDK решил по какой-то причине использовать другой компилятор.

luge

Цитата: Vortecks от 27 Дек. 2017 в 11:54
Хорошо, попробуйте загрузить его снова. К сожалению, SDK решил по какой-то причине использовать другой компилятор.
Я попытался загрузить его снова.
Приложение работает. Спасибо, очень хорошая работа. :-)
